ამძრავის ფიქსაციის მექანიზმი გარანტირებულად გადართავს გადამრთველის მოძრავ კონტაქტებს ცალკეულ ფიქსირებულ მდგომარეობებში.
მექანიზმის ამძრავი ზამბარები განსხვავდება საკომუტაციო ელემენტების რაოდენობის მიხედვით.
მუშტა მექანიზმი – ელექტრო ჯაჭვების ხელით კომუტაციის თანამედროვე გადაწყვეტილებაა, რომელიც უზრუნველყოფს შემდეგ უპირატესობებს:
– ჩართული კონტაქტის მინიმალური ელექტრო წინაღობა
– კონტაქტების ჩართვის და ამორთვის სწრაფი სიჩქარე უზრუნველყოფს ელექტრო რკალის ჩაქრობას
– ჩართვის და გამორთვისას სახელურის თავისუფალი სვლა და განსხვავებული ძალვა.
– ერთი და იგივე დეტალების და აწყობის ერთეულების არსებობისას გადართვის სქემის ფართო ნომენკლატურა – საუკეთესი უნიფიკაცია
– მუშაობის დიდი რესურსი ( მტყუნებამდე გადართვების რაოდენობა)

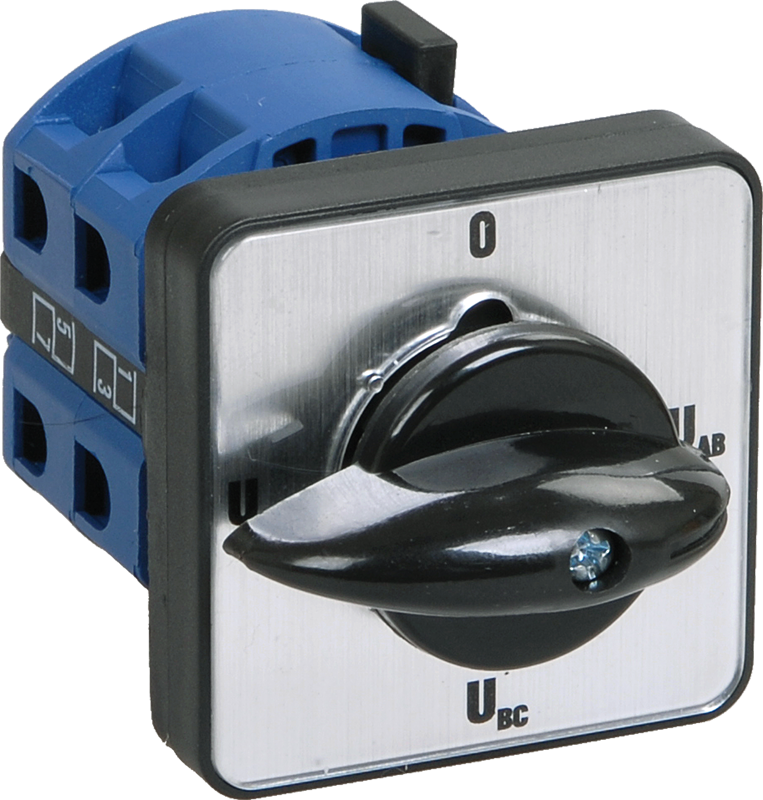

გადამრთველი მუშტა ПКП10-33/О 10ა “1-0-2” 3Р/400ვ IEK
IEK-ის სავაჭრო მარკის ПКП-ს სერიის მუშტა პოზიციონური გადამრთველები წარმოადგენენ მექანიკურ მოწყობილობას ელექნტროენერგიის მოხმარების გარეშე და განკუთვნილია ელექრო ჯაჭვებში საკომუტაციო აპარატების სახით დაყენებისთვის. მუშტა პოზიციონური გადამრთველები ასევე გამოიყენება როგორც მთავარი ამომრთველები ან ჯგუფური გადამრთველები ერთ-და სამფაზიანი ამძრავების მართვისთვის, მართვის ჯაჭვების კომუტაციის საჭირო პროგრამების გადასართავად, სიგნალიზაციისათვის, გამზომ ჯაჭვებში და სხვა. გამოიყენება 400 ვ-მდე ძაბვის ცვლადი დენის ელექტრო ჯაჭვებში.
თავისი კონსტრუქციული და ტექნიკური მახასიათებლებით მუშტა გადამრთველები შეესაბამებიან ГОСТ Р 5003.03. სტანდარტებს. მათ გაიარეს სერტიფიკაციის გამოცდები და მათ სერიულ წარმოებაზე მიღებულია შესაბამისობის სერტიფიკატი РОСС CN.МЕ.95.В27365.
აღწერა
ტექნიკური მახასიათებლები
| პოლუსების რაოდენობა: | 3 |
| მაქსიმალური დასაშვები სამუშაო ძაბვა Ue AC: | 400 ვ |
| ნომინალური ხანგძლივი დენი Iu: | 10 ა |
| გადართვის პოზიციების რაოდენობა: | 3 |
| მოწყობილობის კონსტრუქცია: | ჩასაშენებელი მოწყობილობა |
| მართვის ელემენტის ტიპი: | საბრუნი პოზიციონური სახელური (ფიქსაციისთ) |
| წინა პანელის ზომა: | 48х48 მმ |
| დაცვის ხარისხი – IP წინა მხარე: | IP20 |
| ძალური ელექტროჯაჭვის შეერთების ტიპი: | ხრახნის შეერთება |
| მდგომარეობების აღნიშვნა: | 1-0-2 |
| იზოლაციის ნომინალური ძაბვა Ui: | 660 ვ |
| ნომინალური იმპულსური ამტანი ძაბვა: | 4 კვ |
| ნომინალური თბური დენი Ith: | 10 ა |
| ნომინალური ძაბვა: | 230/400 ვ |
| АС-21 АС-22 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 10 ა |
| АС-21 АС-22 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 10 ა |
| АС-23 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 7,5 ა |
| АС-23 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 7,5 ა |
| АС-2 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 7,5 ა |
| АС-2 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 7,5 ა |
| АС-3 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 5,5 ა |
| АС-3 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 5,5 ა |
| АС-4 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 1,75 ა |
| АС-4 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 1,75 ა |
| AC-15 230 ვ-სას ნომინალური სამუშაო დენი Ie: | 2,5 ა |
| АС-15 400 ვ-სას ნომინალური სამუშაო დენი Ie: | 1,5 ა |
| AC-23 230 ვ-სას ნომინალური სიმძლავრე: | 3/0,8 კვტ |
| AC-23 400 ვ-სას ნომინალური სიმძლავრე: | 5/1,7 კვტ |
| AC-2 230 ვ-სას ნომინალური სიმძლავრე: | 2,5 კვტ |
| AC-2 400 ვ-სას ნომინალური სიმძლავრე: | 3,7 კვტ |
| AC-4 230 ვ-სას ნომინალური სიმძლავრე: | 0,37 კვტ |
| AC-4 400 ვ-სას ნომინალური სიმძლავრე: | 0,55 კვტ |
| AC-3 230 ვ-სას ნომინალური სიმძლავრე: | 1,5 კვტ |
| AC-3 400 ვ-სას ნომინალური სიმძლავრე: | 2,2 კვტ |
| qG- დამცავის დენი: | 20 ა |
| ელექტრო ცვეთამდგრადობა: | 0,03 მლნ ციკლი |
| მექანიკური ცვეთამდგრადობა: | 0,1 მლნ ციკლი |
| დაცვის ხარისხი – IP კონტაქტების მხარე: | IP00 |
| კონსტრუქციული შესრულება: | ღია |
| ექსპლუატაციის ტემპერატურა: | -25…+40 °C |
| ელექტროდენით დაზიანებისაგან დაცვის კლასი: | II |
| AC კონტაქტების ნომინალური სამუშაო ძაბვა: | 230; 400 ვ |
| ნახვრეტის დიამეტრი: | 7.5 მმ |
| ფერი: | შავი |
| შეერთების ნომინალური უნარიანობა: | 1,5 მმ² |
| ამომრთველის ტიპი: | მრავალსაფეხურიანი გადამრთველი |
ექსპლუატაციის პარამეტრები
| ექსპლუატაციის ვადა, წლები: | 10 |
| საგარანტიო ვადა, წლები: | 3 |
ლოგისტიკური პარამეტრები
| ინდივიდუალური | ჯგუფური | სატრანსპორტო | |
|---|---|---|---|
| რაოდენობა | 1 | – | 100 |
| გაზომვის ერთეული | ცალი | – | ცალი |
| შეფუთვის ტიპი | ყუთი | – | ყუთი |
| შეფუთვის მასალა | მუყაო | – | მუყაო |
| შტრიხკოდი | 4606056153262 | – | 4606056153279 |
| წონა ბრუტო, კგ | 0.1358 | – | 14 |
| l, სმ | 6.9 | – | 44 |
| b, სმ | 9.4 | – | 32 |
| h, სმ | 5.9 | – | 31 |
