КМИ-სერიის მცირეგაბარიტული კონტაქტორების გაფართოებული ასორტიმენტი რუსეთის ბაზარზე სხვა ანალოგიურ მწარმოებლებთან შედარებით.
დამატებითი მოწყობილობების დიდი ასორტიმენტი მუდამ საწყობზეა (მისადგომი კონტაქტური ПКИ, დროის გაჯერების მისადგომები ПВИ, ელექტრო თბური რელეები РТИ).
შესაძლებელია 35-მმიან DIN-ლარტყაზე დაყენება (სხვა წარმოებულები სთავაზობენ ასეთ დამაგრებას მხოლოდ შეკვეთით).
შესაძლებელია რევერსიული ვარიანტის მექანიზმების ბლოკირებით მიღება.

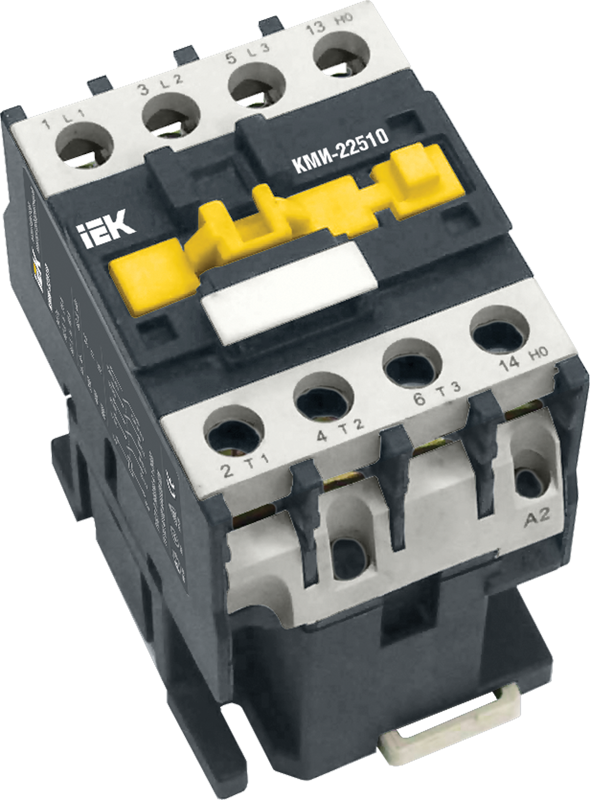

კონტაქტორი КМИ-22510 25ა 230ვ/АС3 1НО IEK
КМИ სერიის საერთო საწარმოო გამოყენების ცვლადი დენის მცირე გაბარიტიანი კონტაქტორები დატვირთვის დენის 9-დან 9-მდე ა განკუთვნილია მოკლე ჩართვის როტორის (ძაბვა 660 ვ-მდე, გამოყენების კატეგორია АС-3) მქონე ასინქრონული ელექტრო ძრავების გაშვების, გაჩერების და რევერსირებისთვის, და ასევე განათების ჯაჭვების, გათბობის ჯაჭვების და სხვადასხვა მცირე ინდუქციური დატვირთვების (გამოყენების კატეგორია AC-1) დისტანციური მართვისთვის.
40 ა-მდე დატვირთვის დენზე ყველა შესრულებას გააჩნია ჩამკეტი და ამომკეთი დამატებითი კონტაქტების ჯგუფი. 40 ა-ზე მეტი დატვირთვის დენზე – ორი ჯგუფი (ჩამკეტი და ამომკეტი).
КМИ-სერიის მცირე გაბარიტიანი კონტაქტორების გამოყენების სფეროა – ვენტილატორების, ტუმბოების, თბური ფარდების, ღუმელების, ნივნივ ჩამწყობი ამწეების, დაზგების, განათების მართვა რეზერვის ავტომატური შეყვანის სისტემებში (АВР).
თავისი კონსტრუქციული და ტექნიკური მახასიათებლებით КМИ-სერიის მცირეგაბარიტული კონტაქტორები აკმაყოფილებენ საერთაშირისო და რუსეთის სტანდარტებს ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009).
КМИ-სერიის მცირე გაბარიტულმა კონტაქტორებმა გაიარეს სერტიფიკაცია და მიიღეს შესაბამისობის სერტიფიკატი РОСС CN.ME86.B00144.
აღწერა
ტექნიკური მახასიათებლები
| მართვის ჯაჭვის კვების ნომინალური ძაბვა Us AC 50 ჰც: | 230 ვ |
| მართვის ჯაჭვის კვების ნომინალური ძაბვა Us მუდმივი დენის DC: | – ვ |
| ნომინალური სამუშაო დენი Ie 400 В: | 25 ა |
| დამხმარე ჯაჭვების შეერთების ტიპი: | ხრახნის |
| ნორმალურად შერთული კონტაქტების რაოდენობა: | 1 |
| დამხმარე ნორმალურად გამორთული კონტაქტების რაოდენობა: | – |
| ცვლადი დენის ნომინალური სამუშაო ძაბვა Ue: | 230; 400; 660 ვ |
| იზოლაციის ნომინალური ძაბვა Ui: | 660 ვ |
| ნომინალური იმპულსური ძაბვა: | 6 კვ |
| АС-1-სას პირობითი თბური დენი Ith : | 40 ა |
| ნომინალური სიმძლავრე AC-3 230 В-სას: | 5.5 კვტ |
| ნომინალური სიმძლავრე AC-3 400 В-სას: | 11.0 კვტ |
| ნომინალური სიმძლავრე AC-3 660 В-სას: | 15.0 კვტ |
| მაქსიმალური მოკლევადიანი დატვირთვა: | 450 ა |
| მოკლე ჩართვის პირობითი დენი Inc: | 3000 ა |
| ზე დენებისაგან გაცვა – დამცავი gG: | 40 ა |
| გაბნევის სიმძლავრე Ie АС-3-სას: | 1,25 ვტ |
| გაბნევის სიმძლავრე Ie АС-1-სას: | 3.2 ვტ |
| გაკოჭვის მომენტი: | 1,2 ნმ |
| Uc-ამუშავების დროს ძაბვის მართვის დიაპაზონი: | 0,8…1,1 |
| დრეკადი კაბელი ბუნიკის გარეშე: | 1.5…4 მმ² |
| Uc აშვებისას მართვის ძაბვის დიაპაზონები: | 0,3…0,6 |
| ხისტი კაბელი ბუნიკის გარეშე: | 2.5…6 მმ² |
| ამუშავების დრო ჩართვის დროს: | 15…24 მწ |
| ამუშავების დრო გამორთვის დროს: | 5…19 მწ |
| კომუტაციური ცვეთა მდგრადობა АС-1: | 1,3 მლნ ციკლი |
| კომუტაციური ცვეთა მდგრადობა АС-3: | 1,0 მლნ ციკლი |
| კომუტაციური ცვეთა მდგრადობა АС-4: | 0,15 მლნ ციკლი |
| მექანიკური ცვეთა მდგრადობა: | 10,0 მლნ კომ ციკლი |
| დამატებითი კონტაქტების რაოდენობა: | 1 |
| დაცვის დონე – IP: | IP20 |
| მონტაჟის ტიპი: | ხრახნებით DIN-ლარტყაზე |
| კლიმატური შესრულება: | УХЛ4 |
| ექსპლუატაციის ტემპერატურა: | -25…+50 °C |
| სიგანე: | 56.0 მმ |
| სიმაღლე: | 84.0 მმ |
| წონა: | ≤ 0,4 კგ |
| დამატებითი კონტაქტი – ნომინალური ძაბვა Un AC: | ≤ 660 ვ |
| დამატებითი კონტაქტი – ნომინალური ძაბვა Un DC: | ≤ 440 ვ |
| დამატებითი კონტაქტი – იზოლაციის ნომინალური ძაბვა Ui: | 660 ვ |
| დამატებითი კონტაქტი – თერმული სიმტკიცის დენი In: | 10 ა |
| დამატებითი კონტაქტი – მინიმალური ჩართვ უნარი Umin: | 24 ვ |
| დამატებითი კონტაქტი – მინიმალური ჩართვ უნარი Imin: | 10 მა |
| დამატებითი კონტაქტი – ზე დენებისაგან დაცვა – დამცავ gG: | 10 ა |
| დამატებითი კონტაქტი – მაქსიმალური მოკლევადიანი დატვირთვა: | 100 ა |
| დამატებითი კონტაქტი – იზოლაციის წინაღობა: | > 10 მომ |
| მართვის ძაბვის ტიპი: | ცვლადი (AC) |
| პოლუსების რაოდენობა: | 3 |
| დამატებითი კონტაქტი – მისაერთებელი გამტარების კვეთა: | 1…4 მმ² |
| დამატებითი კონტაქტი – გაკოჭვის მომენტი: | 1.2 ნმ |
ექსპლუატაციის პარამეტრები
| ექსპლუატაციის ვადა, წლები: | არა ნაკლებ 15 |
| საგარანტიო ვადა, წლები: | 5 |
ლოგისტიკური პარამეტრები
| ინდივიდუალური | ჯგუფური | სატრანსპორტო | |
|---|---|---|---|
| რაოდენობა | 1 | – | 50 |
| გაზომვის ერთეული | ცალი | – | ცალი |
| შეფუთვის ტიპი | ყუთი | – | ყუთი |
| შეფუთვის მასალა | მუყაო | – | გოფრომუყაო ხუთშრიანი |
| შტრიხკოდი | 4606056033847 | – | 4606056033854 |
| წონა ბრუტო, კგ | 0.546 | – | 27.3 |
| l, სმ | 9 | – | 45.2 |
| b, სმ | 6.3 | – | 31.2 |
| h, სმ | 10.5 | – | 22.6 |
