ელექტრონული ჯაჭვების ეფექტური გადართვა.
ნორმალურ რეჟიმში დენის გაყვანა
ელექტრონული ჯაჭვების ოპერატიული ჩართვა-გამორთვა.
სახელურის სამი ფიქსირებული პოზიცია I-0-II.
სახელურის საშუალო პოზიცია აფიქსირებს კონტაქტების ნულოვან მდგომარეობას.
გამტარების მიერთების ზონაში გადიდებული სიმტკიცე დამატებითი მოქნილებისა და მონოლითური ფასადური პანელის მეშვეობით.
საფირმო დიზაინი და გვერდითი პანელების ლოგოტიპით გრავირება.

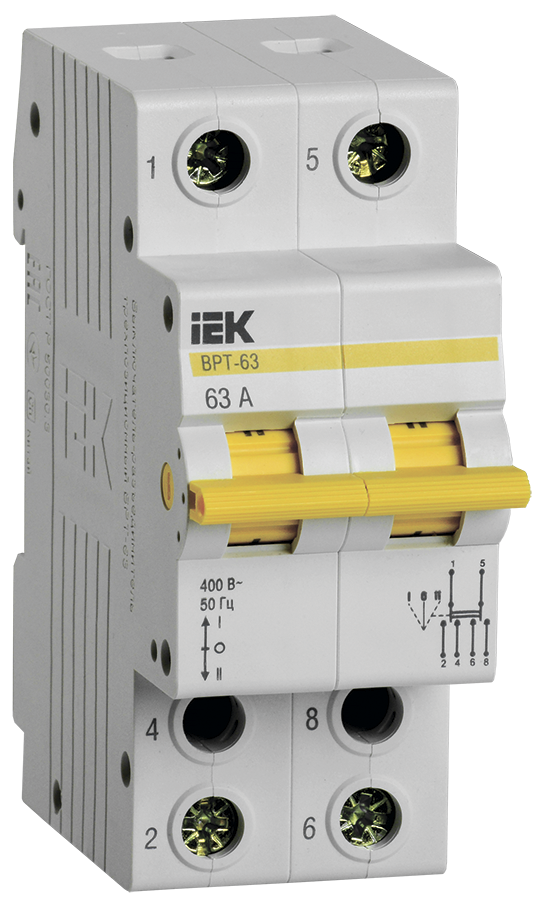

ამომრთველი-გამთიშველი სამპოზიციანი ВРТ-63 2P 63ა IEK
ამომრთველი-გამყოფი სამპოზიციანი ВРТ-63 განკუთვნილია შერეული აქტიური და ინდუქციური დატვირთვების კომუტაციისათვის ცვლადი დენის ჯაჭვებში 400 ვ-მდე ძაბვით და 50 ჰც სიხშირით. გამოიყენება საცხოვრებელი და საზოგადოებრივი შენობა-ნაგებობების აღმრიცხველ-გამანაწილებელი აღჭურვილობის სახით, განსაკუთრებით იქ სადაც არის ელექტრო მომხმარებლების ცალკეული ჯგუფების ან ელექტრო კომუნიკაციის ნაკვეთების ქსელიდან ოპერატიული გამორთვის საჭიროება.
არტიკული: MPR10-2-063
კატეგორია: 01. მოდულური აღჭურვილობა, 01.03 დამატებითი მოდულის მოწყობილობები, 01.03.02 დამატებითი მოწყობილობა KARAT, 01.03.02.11.01 ამომრთველი-გამყოფი სამ პოზიციანი ВРТ
აღწერა
ტექნიკური მახასიათებლები
ჩართვის ან გამორთვის ტიპი: | გადამრთველი 2 მიმართულებაზე |
გადამრთველი კონტაქტების რაოდენობა: | 2 |
პოლუსების რაოდენობა: | 2 |
ნომინალური დენი: | 63 ა |
ნომინალური მუშა ძაბვა: | 400 ვ |
ძაბვის ტიპი: | ცვლადი (AC) |
ფერი: | ნაცრისფერი |
ლამპის ტიპი: | არ გამოიყენება |
სიგანე მოდულური მანძილების რაოდენობით: | 2 |
დაცვის დონე – IP: | IP20 |
ქსელის სიხშირე: | 50 ჰც |
ნომინალური იმპულსური ამტანი ძაბვა: | 4000 კვ |
ჩართვ. და გამორთ. უნარი: | 3 I Ie-ზე |
მუდმივი დენის ძაბვა ერთ პოლუსზე: | 48 ვ |
ნომინალური ხანმოკლე დაყოვნება 1 წამის განმავლობაში Iew დენით: | 12ა |
მექანიკური ცვეთამდგრადობა: | 30000 ციკლი |
ელექტრო ცვეთამდგრადობა: | 10000 ციკლი |
გამტარის მაქსიმალური განივი კვეთა: | 10 მმ² |
კონტაქტური მომჭერების ხრახნების მოჭერის მომენტ: | 1.2 ნმ |
მუშა ტემპერატურის დიაპაზონი: | -25…+40 °C |
ჰაერის ფარდობითი ტენიანობა: | 50% + 40°С- დროს |
მუშა მდგომარეობა: | ვერტიკალური |
მუშა მდგომარეობაში შესაძლებელი გადახრის კუთხე: | 90 °C |
გამოყენების კატეგორია: | АС-22В |
ექსპლუატაციის პარამეტრები
ექსპლუატაციის ვადა, წლები: | 15 |
საგარანტიო ვადა, წლები: | 7 |
ლოგისტიკური პარამეტრები
ინდივიდუალური | ჯგუფური | სატრანსპორტო | |
---|---|---|---|
რაუდენობა | 1 | 6 | 72 |
გაზომვის ერთეული | ცალი | ცალი | ცალი |
შეფუთვის ტიპი | შეფუთვის გარეშე | გოფროყუთი | გოფროყუთი |
შეფუთვის მასალა | არ არის მითითებული | გოფრომუყაო სამშრიანი | გოფრომუყაო ხუთშრიანი |
შტრიხკოდი | 4610084011715 | 4606056316759 | 4606056316766 |
წონა ბრუტო, კგ | 0.176 | 1.058 | 12.7 |
l, სმ | 7.7 | 22 | 56.5 |
b, სმ | 3.6 | 9 | 23.5 |
h, სმ | 8.8 | 7.7 | 17.5 |
