იზოლატორის კორპუსი დამზადებულია სპეციალური მექანიკური ზემოქმედებისადმი მდგრადი არაწვადი პოლიმერისაგან, რომელსაც გააჩნია ელექტრო წინაღობის მაღალი მაჩვენებლებით.

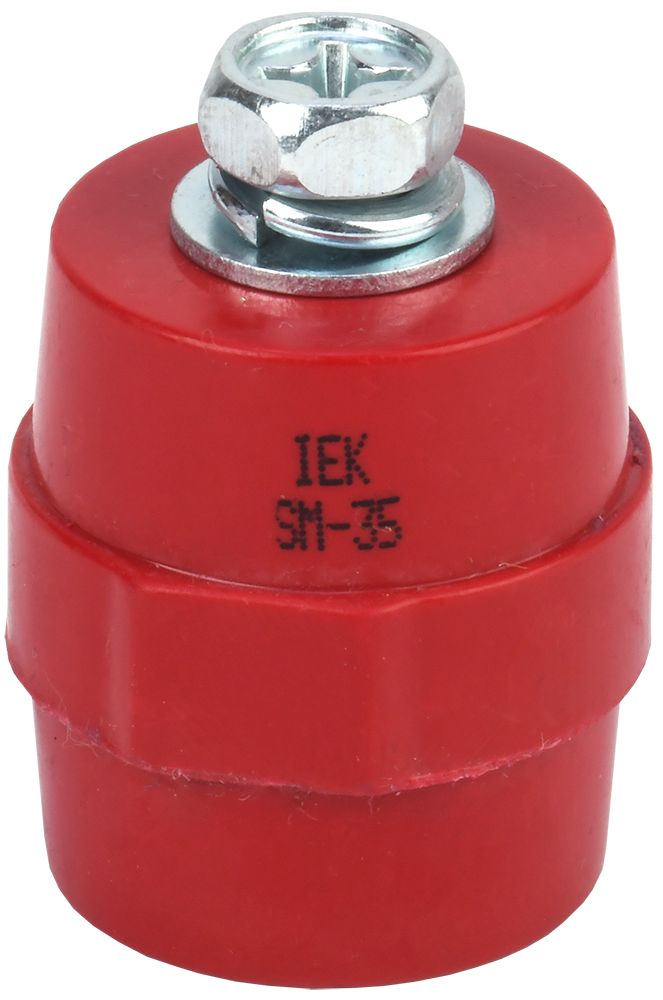

იზოლატორი SM35 (М8) ძალური ჭანჭიკით IEK
სალტიანი იზოლატორები საჭიროა ძალური კარადების შიგნით დენგამტარი სალტეების მიმაგრებისა და ასაწყობად დენგამტარი ნაწილების ფიქსაციის და იზოლაციისათვის კორპუსების და ასაწყობი პანელებისაგან, შემდეგი ძალური გამტარების ჩართვით ელექტრო ენერგიის განაწილებისთვის დაფის შიგნით. იზოლატორი მაგრდება ერთი მხრიდან სამონტაჟო ფირფიტაზე ან კორპუსზე ჭანჭიკით, მეორე მხრიდან იზოლატორზე მაგრდება დენგამტარი სალტე. ყოველი სალტე ყენდება მინიმუმ ორ იზოლატორზე (სალტეს ბოლოებზე), ასევე შესაძლებელია შუალედური იზოლატორების დაყენება მონტაჟის სქემის და სალტეს სიგრძის მიხედვით.
ტექნიკური მახასიათებლები
| პოლუსების რაოდენობა: | 1 |
| მაქსიმალური ნომინალური დენი: | 380 ა |
| სალტეებს შორის მანძილი: | 50…125 მმ |
| ნომინალური მუშა ძაბვა : | 1000 ვ |
| ელჭექის იმპულსის ასატანი ძაბვა | 10.0 კვ |
| მექანიკური დამანგრევებელი ძალი ნაკეცზე: | 10 კნ |
| მექანიკური დამანგრევებელი მაბრუნი მომენტის: | 0.6 კნმ |
| მაქსიმალური გარე დიამეტრი: | 32 მმ |
| მინიმალური გარე დიამეტრი: | 28 მმ |
| კუტხვილის სიგრძე: | 12 მმ |
| კუთხვილის მეტრიული ზომა – M: | 8 მმ |
| ექსპლუატაციის ტემპერატურა: | -40…+60 °C |
| ჭანჭიკების რაოდენობა იზოლატორზე: | 2 ცლ |
| სიმაღლე: | 35.0 მმ |
| ფერი: | წითელი |
| მასალა: | პოლიმერული მასალა |
| მასალის სახეობა ან მარკა: | პოლიამიდი გაძლიერებული ბოჭკოვანი შუშით |
| კოსნტრუქციის ტიპი: | იზოლატორი SM |
| მაქსიმალური ნომინალური ძაბვა: | 1000 ა |
ექსპლუატაციის პარამეტრები
| ექსპლუატაციის ვადა, წლები: | 30 |
| საგარანტიო ვადა, წლები: | 3 |
ლოგისტიკური პარამეტრები
| ინდივიდუალური | ჯგუფური | სატრანსპორტო | |
|---|---|---|---|
| რაოდენობა | 1 | 10 | 400 |
| გაზომვის ერთეული | ცალი | ცალი | ცალი |
| შეფუთვის ტიპი | შეფუთვის გარეშე | ყუთი | გოფროყუთი |
| შეფუთვის მასალა | არ არის მითითებული | გოფრომუყაო ორშრიანი | გოფრომუყაო ხუთშრიანი |
| შტრიხკოდი | 4606056214062 | 4606056214079 | 4606056214086 |
| წონა ბრუტო, კგ | 0.075 | 0.75 | 30 |
| l, სმ | 4.5 | 17 | 26 |
| b, სმ | 3.2 | 6.7 | 36 |
| h, სმ | 3.2 | 4 | 36 |
